PVT పద్ధతి ద్వారా AlN క్రిస్టల్ పెరుగుదల

గాలియం నైట్రైడ్ (GaN), సిలికాన్ కార్బైడ్ (SiC), మరియు అల్యూమినియం నైట్రైడ్ (AlN)తో సహా మూడవ తరం విస్తృత బ్యాండ్‌గ్యాప్ సెమీకండక్టర్ పదార్థాలు అద్భుతమైన విద్యుత్, ఉష్ణ మరియు ధ్వని-ఆప్టికల్ లక్షణాలను ప్రదర్శిస్తాయి. ఈ పదార్థాలు మొదటి మరియు రెండవ తరం సెమీకండక్టర్ పదార్థాల పరిమితులను పరిష్కరిస్తాయి, సెమీకండక్టర్ పరిశ్రమను గణనీయంగా అభివృద్ధి చేస్తాయి.

ప్రస్తుతం, తయారీ మరియు అప్లికేషన్ సాంకేతికతలుSiCమరియు GaN సాపేక్షంగా బాగా స్థిరపడినవి. దీనికి విరుద్ధంగా, AlN, డైమండ్ మరియు జింక్ ఆక్సైడ్ (ZnO) పై పరిశోధన ఇంకా ప్రారంభ దశలోనే ఉంది. AlN అనేది 6.2 eV బ్యాండ్‌గ్యాప్ శక్తితో డైరెక్ట్ బ్యాండ్‌గ్యాప్ సెమీకండక్టర్. ఇది అధిక ఉష్ణ వాహకత, రెసిస్టివిటీ, బ్రేక్‌డౌన్ ఫీల్డ్ బలం మరియు అద్భుతమైన రసాయన మరియు ఉష్ణ స్థిరత్వాన్ని కలిగి ఉంటుంది. పర్యవసానంగా, AlN నీలం మరియు అతినీలలోహిత కాంతి అనువర్తనాలకు ఒక ముఖ్యమైన పదార్థం మాత్రమే కాకుండా ఎలక్ట్రానిక్ పరికరాలు మరియు ఇంటిగ్రేటెడ్ సర్క్యూట్‌లకు అవసరమైన ప్యాకేజింగ్, విద్యుద్వాహక ఐసోలేషన్ మరియు ఇన్సులేషన్ మెటీరియల్‌గా కూడా పనిచేస్తుంది. ఇది ముఖ్యంగా అధిక-ఉష్ణోగ్రత మరియు అధిక-శక్తి పరికరాలకు బాగా సరిపోతుంది.

అంతేకాకుండా, AlN మరియు GaN మంచి థర్మల్ మ్యాచింగ్ మరియు రసాయన అనుకూలతను ప్రదర్శిస్తాయి. AlN తరచుగా GaN ఎపిటాక్సియల్ సబ్‌స్ట్రేట్‌గా ఉపయోగించబడుతుంది, ఇది GaN పరికరాలలో లోపం సాంద్రతను గణనీయంగా తగ్గిస్తుంది మరియు వాటి పనితీరును మెరుగుపరుస్తుంది. దాని ఆశాజనకమైన అప్లికేషన్ సంభావ్యత కారణంగా, ప్రపంచవ్యాప్తంగా పరిశోధకులు అధిక-నాణ్యత, పెద్ద-పరిమాణ AlN స్ఫటికాల తయారీపై గణనీయమైన శ్రద్ధ చూపుతున్నారు.

ప్రస్తుతం, సిద్ధం పద్ధతులుAlN స్ఫటికాలుపరిష్కార పద్ధతి, అల్యూమినియం మెటల్ డైరెక్ట్ నైట్రిడేషన్, హైడ్రైడ్ ఆవిరి దశ ఎపిటాక్సీ (HVPE) మరియు భౌతిక ఆవిరి రవాణా (PVT) ఉన్నాయి. వీటిలో, PVT పద్ధతి దాని అధిక వృద్ధి రేటు (500-1000 μm/h వరకు) మరియు 10^3 సెం

PVT పద్ధతి ద్వారా AlN క్రిస్టల్ పెరుగుదల సూత్రం మరియు ప్రక్రియ

PVT పద్ధతి ద్వారా AlN క్రిస్టల్ పెరుగుదల సబ్లిమేషన్, గ్యాస్ ఫేజ్ ట్రాన్స్‌పోర్ట్ మరియు AlN ముడి పౌడర్ యొక్క రీక్రిస్టలైజేషన్ దశల ద్వారా పూర్తవుతుంది. పెరుగుదల పర్యావరణ ఉష్ణోగ్రత 2300℃ వరకు ఉంటుంది. కింది ఫార్ములాలో చూపిన విధంగా PVT పద్ధతి ద్వారా AlN క్రిస్టల్ పెరుగుదల యొక్క ప్రాథమిక సూత్రం చాలా సులభం: 2AlN (s) =5⥬ 2Al (g) + N2 (g) (1)

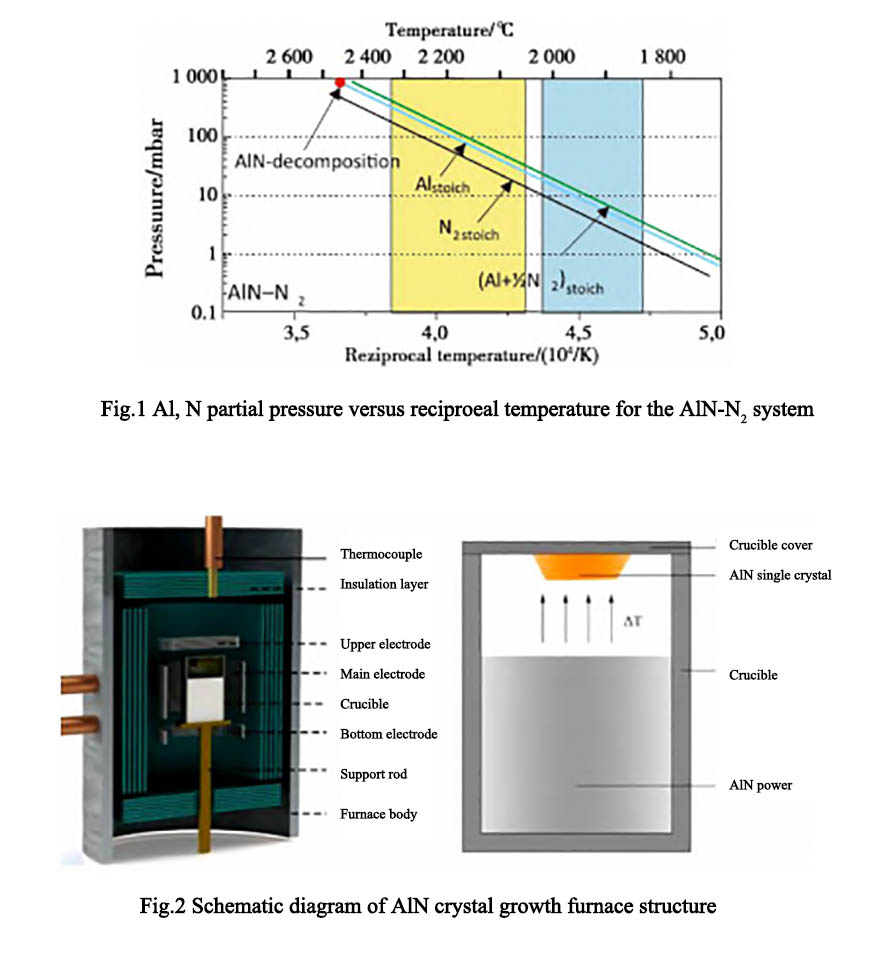

దాని వృద్ధి ప్రక్రియ యొక్క ప్రధాన దశలు క్రింది విధంగా ఉన్నాయి: (1) AlN ముడి పొడి యొక్క సబ్లిమేషన్; (2) ముడి పదార్థం గ్యాస్ దశ భాగాల ప్రసారం; (3) పెరుగుదల ఉపరితలంపై గ్యాస్ దశ భాగాల శోషణం; (4) ఉపరితల వ్యాప్తి మరియు న్యూక్లియేషన్; (5) నిర్జలీకరణ ప్రక్రియ [10]. ప్రామాణిక వాతావరణ పీడనం కింద, AlN స్ఫటికాలు దాదాపు 1700 °C వద్ద అల్ ఆవిరి మరియు నైట్రోజన్‌గా నెమ్మదిగా కుళ్ళిపోవటం ప్రారంభిస్తాయి. ఉష్ణోగ్రత 2200 °Cకి చేరుకున్నప్పుడు, AlN యొక్క కుళ్ళిపోయే ప్రతిచర్య వేగంగా తీవ్రమవుతుంది. మూర్తి 1 అనేది AlN గ్యాస్ ఫేజ్ ఉత్పత్తుల యొక్క పాక్షిక పీడనం మరియు పరిసర ఉష్ణోగ్రత మధ్య సంబంధాన్ని చూపే వక్రరేఖ. చిత్రంలో పసుపు ప్రాంతం PVT పద్ధతి ద్వారా తయారు చేయబడిన AlN స్ఫటికాల ప్రక్రియ ఉష్ణోగ్రత. మూర్తి 2 అనేది PVT పద్ధతి ద్వారా తయారు చేయబడిన AlN స్ఫటికాల యొక్క గ్రోత్ ఫర్నేస్ నిర్మాణం యొక్క స్కీమాటిక్ రేఖాచిత్రం.

సెమికోరెక్స్ ఆఫర్లుఅధిక-నాణ్యత క్రూసిబుల్ పరిష్కారాలుసింగిల్ క్రిస్టల్ పెరుగుదల కోసం. మీకు ఏవైనా విచారణలు ఉంటే లేదా అదనపు వివరాలు కావాలంటే, దయచేసి మమ్మల్ని సంప్రదించడానికి సంకోచించకండి.

ఫోన్ # +86-13567891907 సంప్రదించండి

ఇమెయిల్: sales@semicorex.com
