గ్రాఫైట్ ఎయిర్ బేరింగ్స్

సెమికోరెక్స్ గ్రాఫైట్ ఎయిర్ బేరింగ్‌లు అనేది అల్ట్రా-ప్రెసిషన్ మెషినరీ కోసం ఘర్షణ లేని లీనియర్ మరియు రోటరీ మోషన్‌ను అందించడానికి రూపొందించబడిన అధిక-ఖచ్చితమైన ఏరోస్టాటిక్ భాగం. ఐసోస్టాటిక్ యొక్క ప్రత్యేక గ్రేడ్ నుండి తయారు చేయబడిందిపోరస్ గ్రాఫైట్, ఈ బేరింగ్ ఒక ఏకరీతి, గట్టి మరియు స్థిరమైన గాలి పరిపుష్టిని సృష్టించడానికి కార్బన్ మైక్రోస్ట్రక్చర్ యొక్క సహజ పారగమ్యతను ఉపయోగిస్తుంది. డ్రిల్ చేసిన కక్ష్యలపై ఆధారపడే సాంప్రదాయ బేరింగ్‌ల మాదిరిగా కాకుండా, గ్రాఫైట్ ఎయిర్ బేరింగ్‌లు దాని మొత్తం ఉపరితలంపై మిలియన్ల కొద్దీ సబ్-మైక్రాన్ రంధ్రాలను పరిమితిగా పని చేస్తాయి, గ్రేడియంట్లు లేదా ప్రెజర్ స్పైక్‌లు లేకుండా సంపూర్ణంగా పంపిణీ చేయబడిన ప్రెజర్ ప్రొఫైల్‌ను నిర్ధారిస్తుంది.

సాంకేతిక లక్షణాలు

నమూనా పరీక్ష నివేదిక ఆధారంగా, సెమికోరెక్స్ గ్రాఫైట్ క్రింది ధృవీకరించబడిన లక్షణాలను ప్రదర్శిస్తుంది:

ముఖ్య లక్షణాలు మరియు ప్రయోజనాలు

యూనిఫాం ప్రెజర్ డిస్ట్రిబ్యూషన్: 0.5 µm రంధ్ర నిర్మాణం గాలి యొక్క "పరదా"ను సృష్టిస్తుంది, కక్ష్య బేరింగ్‌లతో సంబంధం ఉన్న పీడన అలలను తొలగిస్తుంది మరియు ఉన్నతమైన వంపు దృఢత్వాన్ని అందిస్తుంది.

ఘర్షణ లేని చలనం: జీరో స్టాటిక్ మరియు డైనమిక్ రాపిడి (స్టిక్షన్-ఫ్రీ) అనంతమైన పొజిషనింగ్ రిజల్యూషన్ మరియు జీరో వేర్‌ను అనుమతిస్తుంది, సిస్టమ్ జీవితాన్ని నిరవధికంగా పొడిగిస్తుంది.

క్రాష్ ప్రొటెక్షన్ (సాఫ్ట్ ల్యాండింగ్): షోర్ 53 HS గ్రాఫైట్ ఉపరితలం నాన్-గ్యాలింగ్. గాలి నష్టం జరిగినప్పుడు, బేరింగ్ గైడ్‌పై శాంతముగా స్థిరపడుతుంది, పొడి కందెన వలె పనిచేస్తుంది మరియు ఖచ్చితమైన గైడ్‌వేకి విపత్తు నష్టాన్ని నివారిస్తుంది.

హై డంపింగ్: దిపోరస్ గ్రాఫైట్మ్యాట్రిక్స్ సహజంగా వైబ్రేషన్‌లను గ్రహిస్తుంది, ఇది "స్క్వీజ్ ఫిల్మ్" డంపింగ్ ఎఫెక్ట్‌ను అందిస్తుంది, ఇది సెటిల్లింగ్ టైమ్‌లను మరియు అప్లికేషన్‌లను స్కానింగ్ చేయడంలో డైనమిక్ స్థిరత్వాన్ని మెరుగుపరుస్తుంది.

క్లీన్‌రూమ్ అనుకూలత: సెమికోరెక్స్ గ్రాఫైట్ ఎయిర్ బేరింగ్‌లు చమురు లేదా గ్రీజు లేకుండా పనిచేస్తాయి, ఇది సెమీకండక్టర్ తయారీలో సాధారణమైన ISO క్లాస్ 1 క్లీన్‌రూమ్ పరిసరాలకు అనువైనది.

దృశ్య లక్షణాలు

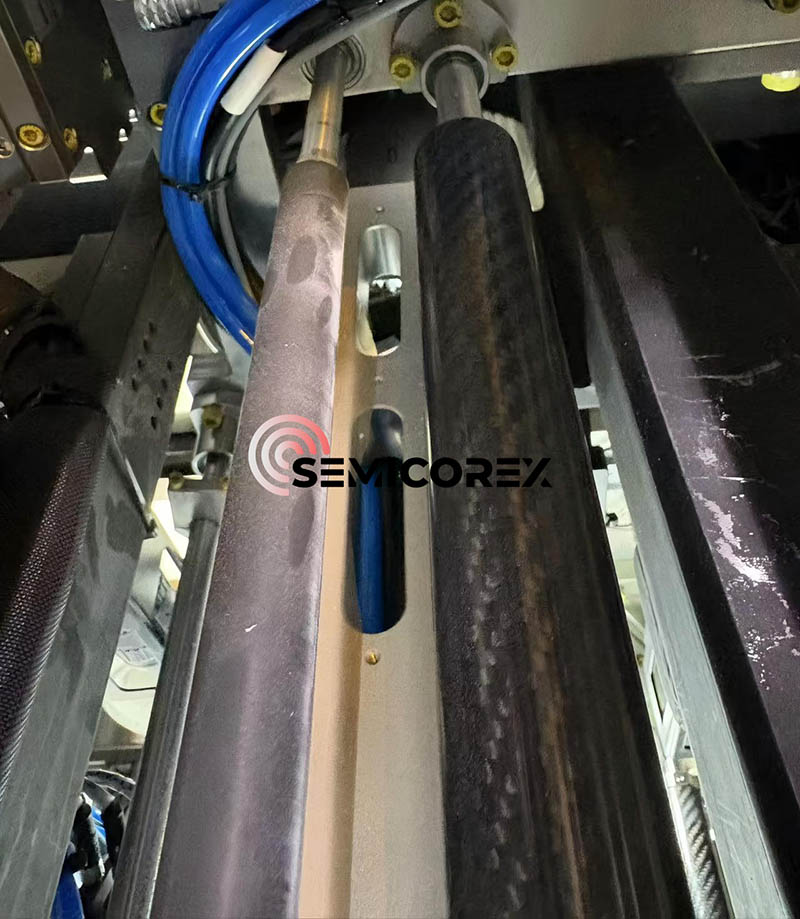

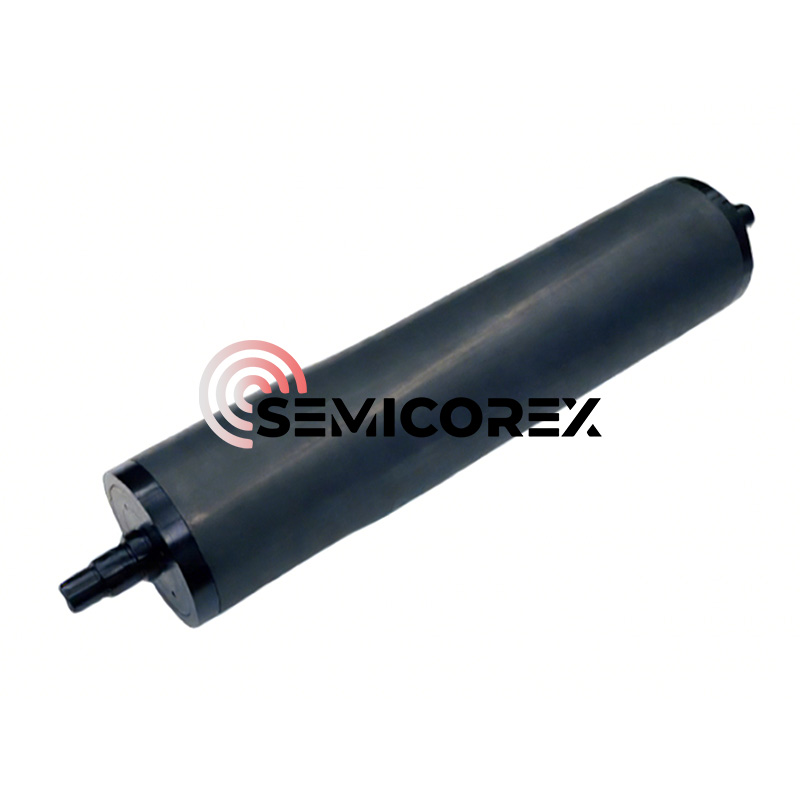

గ్రాఫైట్ ఎయిర్ బేరింగ్స్ భాగాల దృశ్య తనిఖీ (అందించిన చిత్రాలను సూచిస్తూ) వెల్లడిస్తుంది:

ఉపరితల ముగింపు: ఖచ్చితత్వ-గ్రౌండ్ గ్రాఫైట్ యొక్క మాట్టే, బొగ్గు-బూడిద ముగింపు లక్షణం.

జ్యామితి: మౌంటు లేదా వాక్యూమ్ స్కావెంజింగ్ కోసం మెషిన్డ్ స్లాట్‌లతో లీనియర్ బార్ కాన్ఫిగరేషన్‌లలో అందుబాటులో ఉంటుంది. పోరస్ ఉపరితలం కంటితో ఏకరీతిగా కనిపిస్తుంది, మైక్రోస్కోపిక్ పోర్ నెట్‌వర్క్‌ను దాచిపెడుతుంది.

మౌంటింగ్: గైడ్‌వేతో సమాంతరతను నిర్ధారించడానికి ఖచ్చితత్వ-మెషిన్డ్ స్లాట్‌లు లేదా బాల్-స్టడ్ మౌంటు సిస్టమ్‌లతో ఏకీకరణ కోసం రూపొందించబడింది.

చారిత్రక సందర్భం మరియు సాంకేతిక పరిణామం

కాంటాక్ట్ బేరింగ్స్ యొక్క పరిమితులు

దశాబ్దాలుగా, బాల్ బేరింగ్‌లు మరియు రోలర్ స్లైడ్‌లను రీసర్క్యులేట్ చేయడం ద్వారా లీనియర్ మోషన్ కోసం ప్రమాణం సెట్ చేయబడింది. పటిష్టంగా ఉన్నప్పటికీ, ఈ వ్యవస్థలు హెర్ట్‌జియన్ కాంటాక్ట్ స్ట్రెస్‌చే నిర్వచించబడిన స్వాభావిక పరిమితులకు గురవుతాయి. రోలింగ్ ఎలిమెంట్స్ మరియు రేసు మధ్య భౌతిక సంపర్కం ఘర్షణ, వేడి మరియు వేర్ కణాలను ఉత్పత్తి చేస్తుంది. అల్ట్రా-ప్రెసిషన్ అప్లికేషన్స్‌లో, బంతుల రీసర్క్యులేటింగ్ ద్వారా ఉత్పన్నమయ్యే "శబ్దం" నానోమీటర్-స్థాయి మెట్రాలజీకి ఆమోదయోగ్యం కాని వేగం అలలను సృష్టిస్తుంది. ఇంకా, సరళత అవసరం ఆధునిక క్లీన్‌రూమ్ ప్రమాణాలకు విరుద్ధంగా ఉండే కలుషితాలు మరియు నిర్వహణ అవసరాలను పరిచయం చేస్తుంది.

ఏరోస్టాటిక్ విప్లవం

ఎయిర్ బేరింగ్‌లకు పరివర్తన యంత్ర రూపకల్పనలో ప్రాథమిక మార్పును గుర్తించింది. గాలి చలనచిత్రంతో ఉపరితలాలను వేరు చేయడం ద్వారా, ఇంజనీర్లు యాంత్రిక సంబంధాన్ని తొలగించారు. ప్రారంభ ఎయిర్ బేరింగ్‌లు ఆరిఫైస్ కాంపెన్సేషన్‌ను ఉపయోగించాయి. ఈ డిజైన్‌లో, కంప్రెస్డ్ ఎయిర్ కొన్ని ఖచ్చితత్వంతో డ్రిల్లింగ్ చేసిన రంధ్రాల ద్వారా అందించబడుతుంది మరియు పొడవైన కమ్మీల ద్వారా పంపిణీ చేయబడుతుంది.

ఆరిఫైస్ డిజైన్ పరిమితులు:

ఒత్తిడి ప్రవణతలు: గాలి రంధ్రం/గాడి నుండి దూరంగా కదులుతున్నప్పుడు పీడనం గణనీయంగా పడిపోతుంది, లోడ్ సామర్థ్యం సామర్థ్యాన్ని తగ్గిస్తుంది.

న్యూమాటిక్ హామర్: గాళ్ళలో చిక్కుకున్న గాలి పరిమాణం కెపాసిటర్‌గా పని చేస్తుంది, ఇది స్వీయ-ఉత్తేజిత కంపనానికి లేదా "సుత్తికి" దారి తీస్తుంది.

అడ్డుపడటం: ఒక ధూళి కణం కక్ష్యను అడ్డుకుంటుంది, దీని వలన తక్షణ బేరింగ్ వైఫల్యం ఏర్పడుతుంది.

విపత్తు క్రాష్‌లు: ఆరిఫైస్ బేరింగ్‌లు సాధారణంగా హార్డ్ మెటల్ (అల్యూమినియం, స్టెయిన్‌లెస్ స్టీల్)తో తయారు చేయబడతాయి. గాలి సరఫరా విఫలమైతే, మెటల్-ఆన్-మెటల్ లేదా మెటల్-ఆన్-గ్రానైట్ పరిచయం తీవ్రమైన స్కోరింగ్ మరియు గ్యాలింగ్‌కు దారితీస్తుంది.

పోరస్ మీడియా టెక్నాలజీ ఆగమనం

పోరస్ గ్రాఫైట్‌ను ఉపయోగించడం వంటి పోరస్ మీడియా ఎయిర్ బేరింగ్‌లు, బేరింగ్ మెటీరియల్‌ను పరిమితిగా ఉపయోగించడం ద్వారా ఈ సమస్యలను పరిష్కరించాయి.

చరిత్ర: 20వ శతాబ్దం మధ్యలో అభివృద్ధి చేయబడింది, అయితే 1980లు మరియు 90లలో వాణిజ్యపరమైన ఉపయోగం కోసం పరిపూర్ణం చేయబడింది, పోరస్ కార్బన్ టెక్నాలజీ మిలియన్ల కొద్దీ సూక్ష్మదర్శిని, వక్రమార్గాలతో కూడిన పదార్థాన్ని రూపొందించడానికి సింటరింగ్ ప్రక్రియను ఉపయోగించింది.

పురోగతి: ఐసోట్రోపిక్ పారగమ్యతను నిర్ధారించడానికి తయారీ ప్రక్రియను నియంత్రించడం కీలకం. గ్రాఫైట్ ఎయిర్ బేరింగ్స్ యొక్క స్పెసిఫికేషన్ 0.5 µm సగటు రంధ్ర వ్యాసం ఈ సాంకేతికత యొక్క పరిపక్వ పునరుక్తిని సూచిస్తుంది, గాలి వినియోగాన్ని తగ్గించేటప్పుడు దృఢత్వాన్ని పెంచడానికి ప్రవాహ పరిమితిని ఆప్టిమైజ్ చేస్తుంది. ఈ పరిణామం సున్నితమైన ల్యాబ్ సాధనాల నుండి ఎయిర్ బేరింగ్‌లను కఠినమైన మ్యాచింగ్ పరిసరాలలో పనిచేసే సామర్థ్యం గల బలమైన పారిశ్రామిక భాగాలుగా మార్చింది.

మెటీరియల్ సైన్స్: ఎయిర్ బేరింగ్ కోసం పోరస్ గ్రాఫైట్‌లోకి డీప్ డైవ్

ఐసోస్టాటిక్ గ్రాఫైట్ తయారీ

గ్రాఫైట్ ఎయిర్ బేరింగ్‌లు ఐసోస్టాటిక్ గ్రాఫైట్‌గా గుర్తించబడ్డాయి. ఈ తయారీ ప్రక్రియ ఎక్స్‌ట్రూడెడ్ లేదా మోల్డ్ గ్రాఫైట్‌కు భిన్నంగా ఉంటుంది.

ముడి పదార్థం: అధిక-స్వచ్ఛత కలిగిన పెట్రోలియం కోక్ కణాలుగా సూక్ష్మీకరించబడింది (0.5 µm రంధ్ర స్పెక్‌లో కనిపించే చక్కటి నిర్మాణానికి సంబంధించినది).

కోల్డ్ ఐసోస్టాటిక్ ప్రెస్సింగ్ (CIP): పౌడర్ అచ్చులో ఉంచబడుతుంది మరియు అన్ని దిశల నుండి (ద్రవ పీడనం) అల్ట్రా-అధిక ఒత్తిడికి లోబడి ఉంటుంది. ఇది బిల్లెట్ అంతటా సాంద్రత (1.74 గ్రా/సెం³) ఏకరీతిగా ఉండేలా చేస్తుంది. ఈ ఐసోట్రోపి చాలా కీలకమైనది ఎందుకంటే ఇది బేరింగ్ ద్వారా గాలి అన్ని దిశలలో ఒకే రేటుతో ప్రవహిస్తుంది, "టిల్టింగ్" లేదా అసమాన లిఫ్ట్‌ను నివారిస్తుంది.

గ్రాఫిటైజేషన్: బిల్లెట్ ~3000°Cకి వేడి చేయబడుతుంది. ఇది స్ఫటికాకార నిర్మాణాన్ని సమలేఖనం చేస్తుంది, కార్బన్‌ను గ్రాఫైట్‌గా మారుస్తుంది. ఈ ప్రక్రియ 13.02 µΩ·m యొక్క నిర్దిష్ట ప్రతిఘటనను అందిస్తుంది, ఇది గ్రాఫిటైజేషన్ మరియు థర్మల్ స్టెబిలిటీ స్థాయికి కీలక సూచిక.

మైక్రోస్ట్రక్చరల్ అనాలిసిస్

రంధ్రాల పరిమాణం (0.5 µm): ఇది "గోల్డిలాక్స్" పరిమాణం.

రంధ్రాలు చాలా పెద్దవిగా ఉంటే (> 1.0 µm): గాలి వినియోగం అధికంగా ఉంటుంది మరియు బేరింగ్ గట్టిదనాన్ని కోల్పోతుంది (చాలా లీకేజీ).

రంధ్రాలు చాలా చిన్నవిగా ఉంటే (< 0.1 µm): బేరింగ్‌కు లిఫ్ట్‌ను రూపొందించడానికి ఆచరణీయ ఇన్‌పుట్ ఒత్తిడి అవసరం మరియు ప్రతిస్పందన సమయం మందగిస్తుంది.

0.5 µm: స్టాండర్డ్ ఇండస్ట్రియల్ కంప్రెస్డ్ ఎయిర్ సిస్టమ్స్ (80 PSI) కోసం ఆప్టిమైజేషన్‌ను సూచిస్తుంది, అధిక లోడ్ సామర్థ్యంతో బ్యాలెన్సింగ్ సామర్థ్యాన్ని సూచిస్తుంది.

సాంద్రత (1.74 g/cm³): సాధారణ దట్టమైన గ్రాఫైట్‌లు 1.70 నుండి 1.85 g/cm³ వరకు ఉంటాయి. 1.74 విలువ దాదాపు 15-20% సారంధ్రతను సూచిస్తుంది. "శూన్య స్థలం" యొక్క ఈ వాల్యూమ్ అంతర్గత రిజర్వాయర్‌గా పనిచేస్తుంది, ముఖానికి స్థిరమైన గాలి సరఫరాను నిర్ధారిస్తుంది.

మెకానికల్ దృఢత్వం

కంప్రెసివ్ స్ట్రెంత్ (127.0 MPa): ఈ విలువ ముఖ్యమైనది. నిర్మాణ వైఫల్యం లేకుండా బేరింగ్ అపారమైన లోడ్‌లకు మద్దతు ఇవ్వగలదని దీని అర్థం. సందర్భం కోసం, సాధారణ కాంక్రీటు ~30 MPa. ఎయిర్ బేరింగ్ కోసం పోరస్ గ్రాఫైట్ కంప్రెషన్‌లో కాంక్రీటు కంటే నాలుగు రెట్లు బలంగా ఉంటుంది. ఇది బేరింగ్‌ను పగుళ్లు లేకుండా అధిక అయస్కాంత శక్తులతో బిగించడానికి లేదా ప్రీలోడ్ చేయడానికి అనుమతిస్తుంది.

ఫ్లెక్చురల్ స్ట్రెంత్ (80.7 MPa): గ్రాఫైట్‌కు ఇది ఎక్కువ. యాక్సిలరేషన్ లేదా మౌంటు మిస్‌అలైన్‌మెంట్ సమయంలో వర్తించే బెండింగ్ మూమెంట్‌ల కింద బేరింగ్ ప్యాడ్‌లు వార్ప్ అవ్వకుండా లేదా స్నాప్ చేయకుండా ఇది నిర్ధారిస్తుంది.

ట్రైబాలజీ మరియు "సాఫ్ట్ ల్యాండింగ్"

53 HS (స్క్లెరోస్కోప్) యొక్క షార్ కాఠిన్యం గ్రాఫైట్‌ల కోసం "మధ్యస్థ-కఠినమైన" వర్గంలో (70-80 HS వరకు ఉండే కొన్ని అత్యంత దట్టమైన గ్రేడ్‌ల కంటే మృదువైనది) ఉంచుతుంది.

ట్రైబోలాజికల్ బెనిఫిట్: క్రాష్‌లో, బేరింగ్ మెటీరియల్ తప్పనిసరిగా త్యాగం చేయాలి. గ్రానైట్ (మార్గదర్శిని) చాలా కష్టం. షోర్ 53 గ్రాఫైట్ స్లైడ్‌ను లూబ్రికేట్ చేసి, గ్రానైట్‌ను గోకడం ద్వారా శక్తి బదిలీని నిరోధిస్తుంది. ఈ స్వీయ కందెన ఆస్తి ఖరీదైన యంత్రాలకు అంతిమ బీమా పాలసీ.
