ఎచింగ్ మరియు ఎట్చెడ్ మోర్ఫాలజీ

సెమీకండక్టర్ చిప్ తయారీ ప్రక్రియలో, మనం ఒక బియ్యం గింజపై ఆకాశహర్మ్యాన్ని నిర్మించడం లాంటిది. లితోగ్రఫీ యంత్రం ఒక సిటీ ప్లానర్ లాగా ఉంటుంది, పొరపై భవనం కోసం బ్లూప్రింట్‌ను గీయడానికి "లైట్"ని ఉపయోగిస్తుంది; ఎచింగ్ అనేది ఖచ్చితమైన సాధనాలతో ఒక శిల్పి వలె ఉంటుంది, బ్లూప్రింట్ ప్రకారం ఛానెల్‌లు, రంధ్రాలు మరియు పంక్తులను ఖచ్చితంగా చెక్కడానికి బాధ్యత వహిస్తుంది. మీరు ఈ "ఛానెల్స్" యొక్క క్రాస్-సెక్షన్‌ను జాగ్రత్తగా గమనిస్తే, వాటి ఆకారాలు ఏకరీతిగా లేవని మీరు కనుగొంటారు; కొన్ని ట్రాపెజోయిడల్ (పైన వెడల్పుగా మరియు దిగువన ఇరుకైనవి), మరికొన్ని ఖచ్చితమైన దీర్ఘచతురస్రాలు (నిలువు సైడ్‌వాల్‌లు). ఈ ఆకారాలు ఏకపక్షంగా లేవు; వాటి వెనుక భౌతిక మరియు రసాయన సూత్రాల సంక్లిష్ట పరస్పర చర్య ఉంటుంది, ఇది చిప్ పనితీరును నేరుగా నిర్ణయిస్తుంది.

I. చెక్కడం యొక్క ప్రాథమిక సూత్రాలు: భౌతిక మరియు రసాయన ప్రభావాల కలయిక

ఎచింగ్, సరళంగా చెప్పాలంటే, ఫోటోరేసిస్ట్ ద్వారా రక్షించబడని పదార్థం యొక్క ఎంపిక తొలగింపు. ఇది ప్రధానంగా రెండు వర్గాలుగా విభజించబడింది:

1. వెట్ ఎచింగ్: చెక్కడం కోసం రసాయన ద్రావకాలను (యాసిడ్లు మరియు ఆల్కాలిస్ వంటివి) ఉపయోగిస్తుంది. ఇది తప్పనిసరిగా పూర్తిగా రసాయన ప్రతిచర్య, మరియు ఎచింగ్ దిశ ఐసోట్రోపిక్-అంటే, ఇది అన్ని దిశలలో (ముందు, వెనుక, ఎడమ, కుడి, పైకి, క్రిందికి) ఒకే రేటుతో కొనసాగుతుంది.

2. డ్రై ఎచింగ్ (ప్లాస్మా ఎచింగ్): ఇది నేటి ప్రధాన స్రవంతి సాంకేతికత. వాక్యూమ్ చాంబర్‌లో, ప్రక్రియ వాయువులు (ఫ్లోరిన్ లేదా క్లోరిన్ కలిగిన వాయువులు వంటివి) ప్రవేశపెట్టబడతాయి మరియు రేడియో ఫ్రీక్వెన్సీ విద్యుత్ సరఫరా ద్వారా ప్లాస్మా ఉత్పత్తి చేయబడుతుంది. ప్లాస్మాలో అధిక-శక్తి అయాన్లు మరియు క్రియాశీల ఫ్రీ రాడికల్స్ ఉంటాయి, ఇవి చెక్కబడిన ఉపరితలంపై కలిసి పనిచేస్తాయి.

డ్రై ఎచింగ్ వివిధ ఆకృతులను ఖచ్చితంగా సృష్టించగలదు ఎందుకంటే ఇది "భౌతిక దాడి" మరియు "రసాయన దాడి"లను సరళంగా మిళితం చేస్తుంది:

రసాయన కూర్పు: క్రియాశీల ఫ్రీ రాడికల్స్‌కు బాధ్యత వహిస్తుంది. అవి పొర ఉపరితల పదార్థంతో రసాయనికంగా ప్రతిస్పందిస్తాయి, అస్థిర ఉత్పత్తులను ఉత్పత్తి చేస్తాయి, అవి తొలగించబడతాయి. ఈ దాడి ఐసోట్రోపిక్‌గా ఉంటుంది, ఇది "స్క్వీజ్" మరియు పార్శ్వంగా చెక్కడానికి అనుమతిస్తుంది, సులభంగా ట్రాపెజోయిడల్ ఆకారాలను ఏర్పరుస్తుంది.

భౌతిక కూర్పు: ధనాత్మకంగా ఛార్జ్ చేయబడిన అధిక-శక్తి అయాన్లు, విద్యుత్ క్షేత్రం ద్వారా వేగవంతం చేయబడతాయి, పొర ఉపరితలంపై లంబంగా బాంబు దాడి చేస్తాయి. ఉపరితలంపై ఇసుక విస్ఫోటనం వలె, ఈ "అయాన్ బాంబర్డ్‌మెంట్" అనిసోట్రోపిక్, ప్రాథమికంగా నిలువుగా క్రిందికి, మరియు సైడ్‌వాల్‌లను "స్ట్రెయిట్-లైన్" చెక్కగలదు.

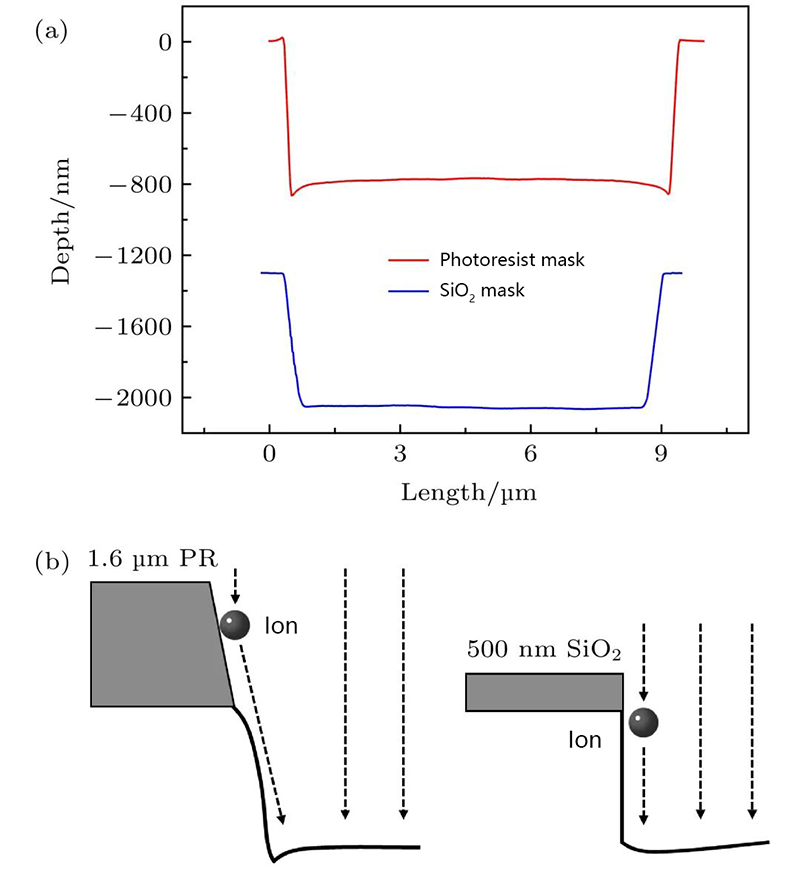

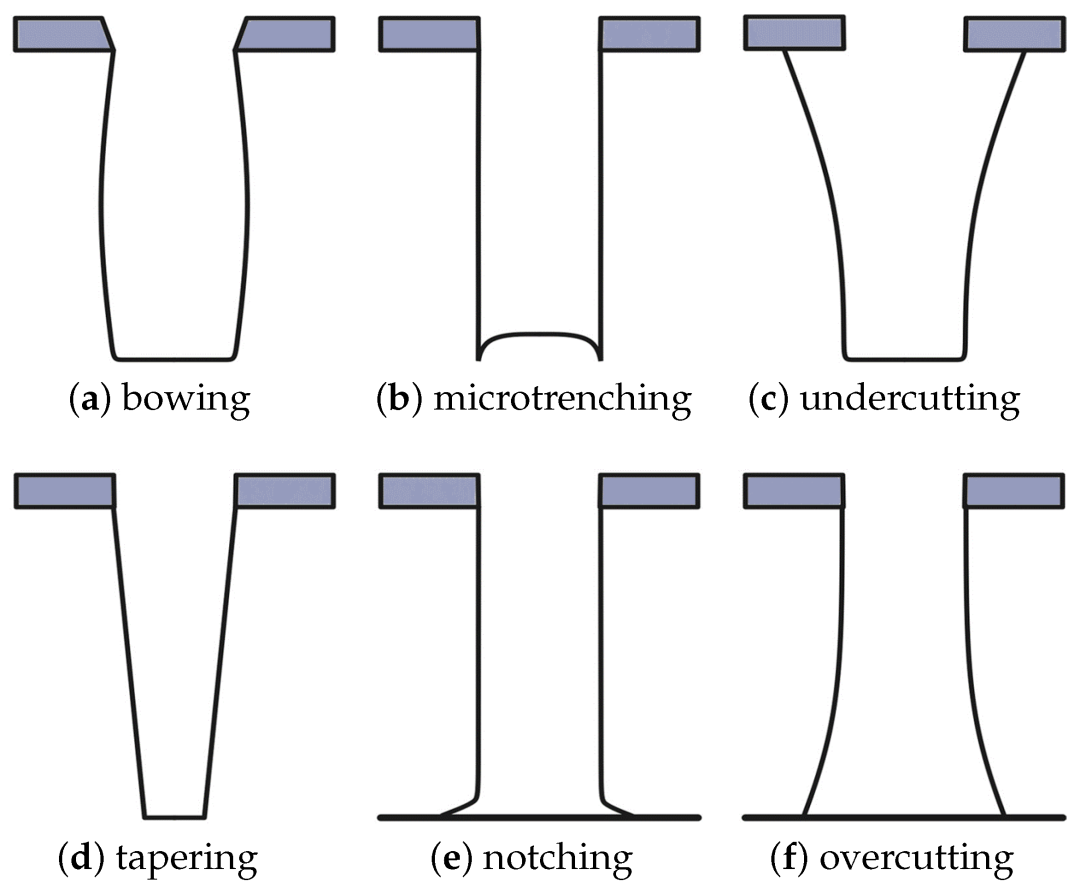

II. రెండు క్లాసిక్ ప్రొఫైల్‌లను అర్థంచేసుకోవడం: ది బర్త్ ఆఫ్ ట్రాపెజాయిడ్స్ మరియు దీర్ఘచతురస్రాకార ప్రొఫైల్స్

1. ట్రాపెజాయిడ్ (టాపర్డ్ ప్రొఫైల్) - ప్రధానంగా రసాయన దాడి

ఫార్మేషన్ ప్రిన్సిపల్: రసాయన ఎచింగ్ ప్రక్రియలో ఆధిపత్యం చెలాయిస్తున్నప్పుడు, భౌతిక బాంబు పేలుడు బలహీనంగా ఉన్నప్పుడు, కిందివి సంభవిస్తాయి: ఎచింగ్ క్రిందికి వెళ్లడమే కాకుండా, ఫోటోరేసిస్ట్ మాస్క్ మరియు బహిర్గతమైన సైడ్‌వాల్‌ల క్రింద ఉన్న ప్రాంతాన్ని పార్శ్వంగా క్షీణిస్తుంది. దీని వలన రక్షిత ముసుగు క్రింద ఉన్న పదార్ధం క్రమంగా "బోలుగా" ఏర్పడుతుంది, ఇది ఒక వాలుగా ఉండే సైడ్‌వాల్‌ను ఏర్పరుస్తుంది, అది పైభాగంలో వెడల్పుగా ఉంటుంది మరియు దిగువన సన్నగా ఉంటుంది, అంటే ఒక ట్రాపెజాయిడ్.

మంచి దశ కవరేజ్: తదుపరి సన్నని చలనచిత్ర నిక్షేపణ ప్రక్రియలలో, ట్రాపజోయిడ్ యొక్క వాలుగా ఉండే నిర్మాణం పదార్థాలు (లోహాలు వంటివి) సమానంగా కప్పబడి, ఏటవాలు మూలల్లో పగుళ్లను నివారిస్తుంది.

తగ్గిన ఒత్తిడి: ఏటవాలు నిర్మాణం ఒత్తిడిని బాగా వెదజల్లుతుంది, పరికరం విశ్వసనీయతను మెరుగుపరుస్తుంది.

అధిక ప్రక్రియ సహనం: అమలు చేయడం సాపేక్షంగా సులభం.

2. దీర్ఘచతురస్రాకార (నిలువు ప్రొఫైల్) - ప్రధానంగా భౌతిక దాడి

ఫార్మేషన్ ప్రిన్సిపల్: భౌతిక అయాన్ బాంబర్‌మెంట్ ప్రక్రియలో ఆధిపత్యం చెలాయించినప్పుడు మరియు రసాయన కూర్పు జాగ్రత్తగా నియంత్రించబడినప్పుడు, దీర్ఘచతురస్రాకార ప్రొఫైల్ ఏర్పడుతుంది. లెక్కలేనన్ని చిన్న ప్రక్షేపకాల వంటి అధిక-శక్తి అయాన్లు పొర ఉపరితలంపై దాదాపు నిలువుగా బాంబు దాడి చేస్తాయి, చాలా ఎక్కువ నిలువు ఎచింగ్ రేట్లను సాధిస్తాయి. అదే సమయంలో, అయాన్ బాంబర్‌మెంట్ సైడ్‌వాల్స్‌పై "పాసివేషన్ లేయర్" (ఉదా., ఉపఉత్పత్తులను చెక్కడం ద్వారా ఏర్పడుతుంది) ఏర్పరుస్తుంది; ఈ ప్రొటెక్టివ్ ఫిల్మ్ కెమికల్ ఫ్రీ రాడికల్స్ నుండి పార్శ్వ తుప్పును సమర్థవంతంగా నిరోధిస్తుంది. అంతిమంగా, ఎచింగ్ నిలువుగా క్రిందికి మాత్రమే కొనసాగుతుంది, దాదాపు 90-డిగ్రీల సైడ్‌వాల్‌లతో దీర్ఘచతురస్రాకార నిర్మాణాన్ని చెక్కడం.

అధునాతన ఉత్పాదక ప్రక్రియలలో, ట్రాన్సిస్టర్ సాంద్రత చాలా ఎక్కువగా ఉంటుంది మరియు స్థలం చాలా విలువైనది.

అత్యధిక విశ్వసనీయత: ఇది ఫోటోలిథోగ్రాఫిక్ బ్లూప్రింట్‌తో గరిష్ట అనుగుణ్యతను నిర్వహిస్తుంది, పరికరం యొక్క ఖచ్చితమైన క్లిష్టమైన కొలతలు (CD)ని నిర్ధారిస్తుంది.

ప్రాంతాన్ని ఆదా చేస్తుంది: నిలువు నిర్మాణాలు పరికరాలను కనీస పాదముద్రలో తయారు చేయడానికి అనుమతిస్తాయి, చిప్ సూక్ష్మీకరణకు కీలకం.

సెమికోరెక్స్ ఖచ్చితత్వాన్ని అందిస్తుందిCVD SiC భాగాలుచెక్కడంలో. మీకు ఏవైనా విచారణలు ఉంటే లేదా అదనపు వివరాలు కావాలంటే, దయచేసి మమ్మల్ని సంప్రదించడానికి సంకోచించకండి.
