సెమీకండక్టర్ ఫర్నేస్ రియాక్టర్

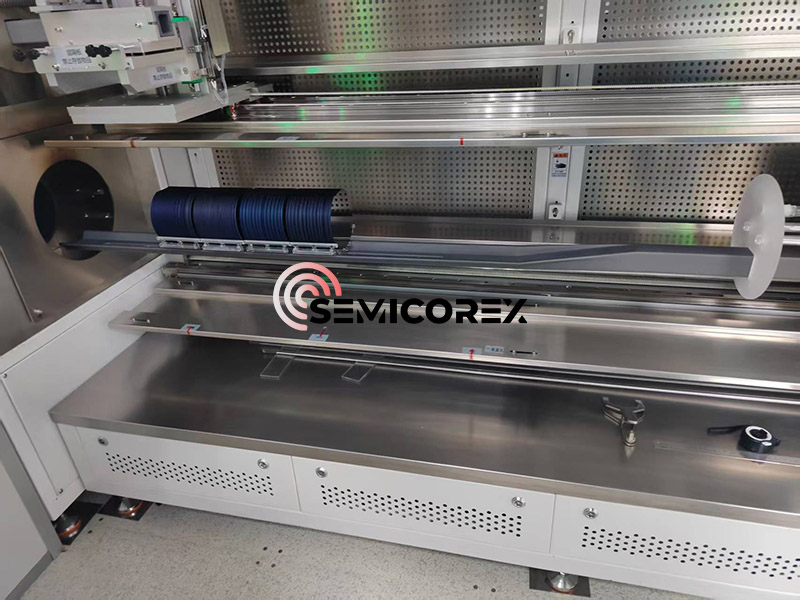

సెమీకండక్టర్ ఫర్నేస్ రియాక్టర్లు సెమీకండక్టర్ తయారీ ప్రక్రియలలో ప్రధాన పరికరాలు, ప్రాథమికంగా థర్మల్ ఆక్సీకరణ, వ్యాప్తి, ఎనియలింగ్ మరియు రసాయన ఆవిరి నిక్షేపణ వంటి క్లిష్టమైన ప్రక్రియలకు ఉపయోగిస్తారు. ఒక సాధారణ ఫర్నేస్ సిస్టమ్ (క్షితిజసమాంతర/నిలువు డిఫ్యూజన్ ఫర్నేస్) ప్రధానంగా కింది ప్రధాన భాగాలను కలిగి ఉంటుంది: తాపన వ్యవస్థ, ఉష్ణోగ్రత నియంత్రణ వ్యవస్థ, రవాణా వ్యవస్థ, గ్యాస్ ప్రవాహ నియంత్రణ వ్యవస్థ (MFC) మరియు వ్యర్థ వాయువు ఎగ్జాస్ట్ సిస్టమ్.

మొత్తం నిర్మాణ దృక్కోణం నుండి, అధిక-ఉష్ణోగ్రత ఫర్నేసులు సమాంతర మరియు నిలువు రకాలుగా విభజించబడ్డాయి, వ్యవస్థలోని క్వార్ట్జ్ ట్యూబ్ మరియు తాపన భాగాల స్థానం ద్వారా నిర్ణయించబడతాయి. అధిక-ఉష్ణోగ్రత కొలిమి సాధారణంగా ఐదు ప్రాథమిక భాగాలను కలిగి ఉంటుంది: నియంత్రణ వ్యవస్థ, ప్రాసెస్ ఫర్నేస్ ట్యూబ్, గ్యాస్ డెలివరీ సిస్టమ్, గ్యాస్ ఎగ్జాస్ట్ సిస్టమ్ మరియు లోడింగ్ సిస్టమ్. నియంత్రణ వ్యవస్థ అనేక మైక్రోకంట్రోలర్‌లకు కనెక్ట్ చేయబడిన కంప్యూటర్‌ను కలిగి ఉంటుంది, ఇది మొత్తం ప్రక్రియ యొక్క ఖచ్చితమైన నియంత్రణకు బాధ్యత వహిస్తుంది.

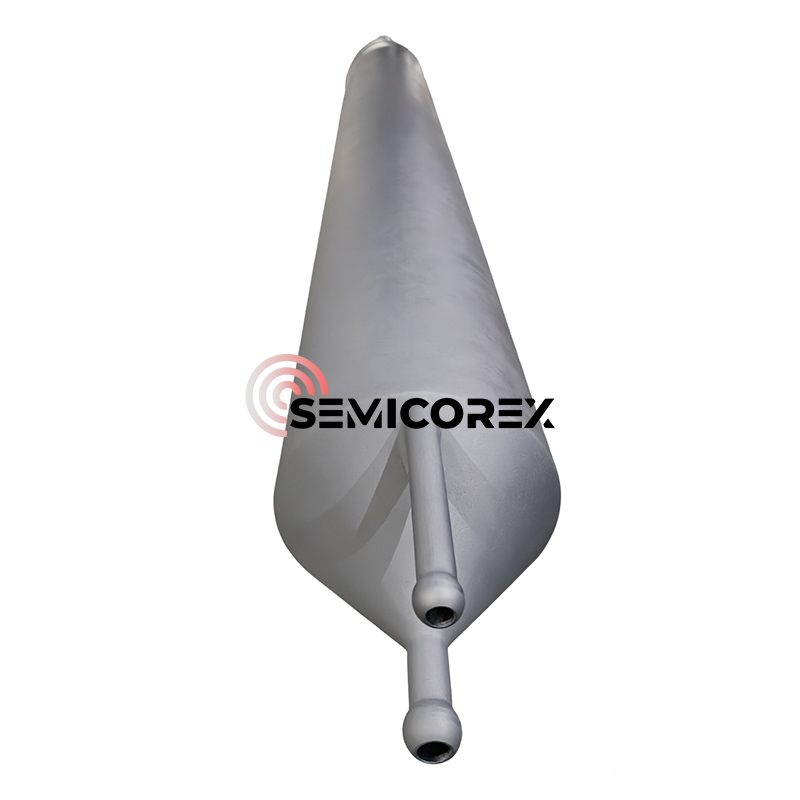

మెటీరియల్ ఎంపికకు సంబంధించి, ఫర్నేస్ ట్యూబ్ మెటీరియల్స్ ప్రధానంగా ఉంటాయిక్వార్ట్జ్(అధిక ఉష్ణోగ్రత మరియు తుప్పు నిరోధకత),అల్యూమినా (అల్₂O₃), సిలికాన్ కార్బైడ్ (SiC), లేదా లోహ మిశ్రమాలు (ఇంకోనెల్ వంటివి). హీటింగ్ సిస్టమ్ యొక్క హీటింగ్ ఎలిమెంట్స్ సాధారణంగా రెసిస్టెన్స్ వైర్లు (కాంతల్, MoSi₂ వంటివి), సిలికాన్ కార్బైడ్ రాడ్‌లు (SiC) లేదా ఇన్‌ఫ్రారెడ్ హీటర్‌లను ఉపయోగిస్తాయి. ఖచ్చితమైన ఉష్ణోగ్రత నియంత్రణను సాధించడానికి హీటింగ్ జోన్‌ను ఒకే-ఉష్ణోగ్రత జోన్ లేదా బహుళ-ఉష్ణోగ్రత జోన్‌లుగా రూపొందించవచ్చు. ఉష్ణోగ్రత నియంత్రణ వ్యవస్థ థర్మోకపుల్స్ (K-రకం, S-రకం) ఉష్ణోగ్రతను నిజ సమయంలో పర్యవేక్షించడానికి ఉపయోగిస్తుంది, PID కంట్రోలర్ ద్వారా ±1℃ ఉష్ణోగ్రత నియంత్రణ ఖచ్చితత్వాన్ని సాధించడం లేదా PLC ప్రోగ్రామబుల్ ఉష్ణోగ్రత నియంత్రణను ఉపయోగిస్తుంది.

ప్రాసెస్ పారామీటర్ పరిధి మరియు వర్తించే మెటీరియల్స్

ఉష్ణోగ్రత పరామితి పరిధి: ప్రక్రియపై ఆధారపడి ఉష్ణోగ్రత పరిధి మారుతుంది. ప్రామాణిక హీటర్ ప్రాసెస్ ఉష్ణోగ్రత పరిధి 300-1100℃, మరియు తక్కువ-ఉష్ణోగ్రత ఫర్నేస్ 250-500℃. సాధారణ ప్రక్రియ ఉష్ణోగ్రతలు 400-1100℃, ఆక్సీకరణ మరియు వ్యాప్తి ప్రక్రియలు సాధారణంగా 800-1100℃, LPCVD ప్రక్రియలు 500-800℃, మరియు ఎనియలింగ్ ప్రక్రియలు 400-500℃.

ఎపిటాక్సియల్ పెరుగుదలలో, సిలికాన్ పొరలను ఎపిటాక్సియల్ ఫర్నేస్‌లో సుమారు 1200°C వద్ద వేడి చేస్తారు. ఆవిరైన సిలికాన్ టెట్రాక్లోరైడ్ (SiCl₄) మరియు ట్రైక్లోరోసిలేన్ (SiHCl₃) పొర ఉపరితలంపై ఎపిటాక్సియల్ పెరుగుదలను ప్రేరేపించడానికి కొలిమికి జోడించబడతాయి.

అత్యంత విస్తృతంగా ఉపయోగించే థర్మల్ ఆక్సీకరణ ప్రక్రియలో 800-1200°C అధిక ఉష్ణోగ్రతల వద్ద సన్నని, ఏకరీతి సిలికాన్ డయాక్సైడ్ పొరను ఏర్పరుచుకునే ప్రక్రియ ఉంటుంది. ఆక్సీకరణ ప్రతిచర్యకు ఉపయోగించే వాయువులపై ఆధారపడి థర్మల్ ఆక్సీకరణ తడి లేదా పొడిగా ఉంటుంది.

వర్తించే మెటీరియల్ సిస్టమ్‌లు: సిలికాన్ (Si), సిలికాన్ జెర్మేనియం (SiGe) మరియు క్వార్ట్జ్‌తో సహా వివిధ రకాల సెమీకండక్టర్ పదార్థాలకు ఫర్నేస్ ట్యూబ్ ప్రక్రియలు అనుకూలంగా ఉంటాయి. SiGe ప్రక్రియలలో, CVD పద్ధతి ప్రధాన స్రవంతి ప్రక్రియ. సిలికాన్ సబ్‌స్ట్రేట్‌ను వేడి చేయడం ద్వారా మరియు SiH₄ మరియు GeH₄ వాయువుల మిశ్రమాన్ని పరిచయం చేయడం ద్వారా, సిలికాన్ జెర్మేనియం పొర కుళ్ళిపోతుంది మరియు అధిక ఉష్ణోగ్రతల వద్ద (500-800°C) నిక్షిప్తమవుతుంది, జెర్మేనియం డోపింగ్ ఏకాగ్రత మరియు ఎపిటాక్సియల్ పొర మందం యొక్క ఖచ్చితమైన నియంత్రణ అవసరం.

సెమికోరెక్స్ అధిక-నాణ్యత అనుకూలీకరించిన ఫర్నేస్ భాగాలను సరఫరా చేస్తుంది. మా ఉత్పత్తులు ఉన్నతమైన ఉష్ణ స్థిరత్వం, పొడిగించిన సేవా జీవితం మరియు అసాధారణమైన ప్రక్రియ అనుగుణ్యతను అందించడానికి రూపొందించబడ్డాయి. అనుకూలీకరించిన పరిష్కారాలు లేదా అదనపు సాంకేతిక సమాచారం కోసం, దయచేసి మా ఇంజనీరింగ్ బృందాన్ని సంప్రదించడానికి సంకోచించకండి.
